RM新时代

今天帶給大家的是淺析修補(bǔ)砂漿

水泥混凝土是工業(yè)和民用建筑及基礎(chǔ)設(shè)施中應(yīng)用最廣泛的人造結(jié)構(gòu)材料。如果新建筑被拆除，將增加成本，而廢棄建筑將造成生產(chǎn)或生活損失。

據(jù)統(tǒng)計(jì)，工業(yè)發(fā)達(dá)國家建筑總投資的40%以上用于建筑物的維修和加固。

據(jù)統(tǒng)計(jì)，1998年美國有29%以上的橋梁和1/3以上的道路老化，2100座大壩不安全。到20世紀(jì)末，美國約有100萬座橋梁，其中1/4以上存在缺陷，需要修復(fù)?；A(chǔ)設(shè)施的年成本約占其總資產(chǎn)的10%在加拿大，為修復(fù)劣化損壞的全部基礎(chǔ)設(shè)施工程，估計(jì)需要耗費(fèi)5000億美元。然而，我國也面臨著嚴(yán)重的問題。由于土木工程設(shè)計(jì)水平低、施工質(zhì)量差，我國現(xiàn)有混凝土結(jié)構(gòu)工程的早期劣化將比國外更為嚴(yán)重。在沿海地區(qū)，使用7-25年的橋梁中，80%以上存在鋼筋銹蝕問題，許多混凝土工程在短時(shí)間內(nèi)受損嚴(yán)重。

在受損混凝土結(jié)構(gòu)的立面和頂面修補(bǔ)中，由于施工工藝的不足，材料的使用一直困擾著施工的方便性和進(jìn)度，市場上的材料很少。聚合物快速修復(fù)砂漿作為一種新型的建筑修復(fù)材料，其優(yōu)點(diǎn)是：在頂面上不下垂，節(jié)省模板，聚合物改性，粘結(jié)強(qiáng)度高，與基材成一體，不會出現(xiàn)裂縫，可調(diào)整設(shè)定時(shí)間以滿足快速施工的要求，同時(shí)配合基材的強(qiáng)度。

　　無機(jī)材料

無機(jī)材料在早期或當(dāng)前修補(bǔ)要求較低的工程中得到了廣泛的應(yīng)用，但修補(bǔ)材料與基層材料界面結(jié)合強(qiáng)度不易保證，耐久性也較差，容易導(dǎo)致混凝土修補(bǔ)中修補(bǔ)過早失效。

　　有機(jī)材料

但由于聚合物完全取代水泥，聚合物與基材的相容性差，修補(bǔ)材料經(jīng)常脫落。由于聚合物用量大，修復(fù)材料成本高，因此這種材料沒有被廣泛接受。

　　有機(jī)-無機(jī)復(fù)合材料

有機(jī)-無機(jī)復(fù)合修補(bǔ)材料是指由聚合物部分取代水泥而形成的混凝土砂漿。聚合物的添加階段分為聚合物浸漬砂漿和聚合物改性砂漿。聚合物浸漬砂漿是將水化水泥砂漿與聚合物單體浸漬，使其在混凝土中聚合而成的一種復(fù)合材料。該方法具有真空和加壓要求高、成本高的優(yōu)點(diǎn)。

由于環(huán)境的侵蝕、材料的老化或外力的破壞，鋼筋混凝土經(jīng)常出現(xiàn)脫皮、露筋、結(jié)構(gòu)損傷等現(xiàn)象。

　　2 水泥基聚合物砂漿的配制

一。膠凝材料：普通硅酸鹽水泥和鋁酸鹽水泥；

　　2、礦物摻和料：硅微粉、重鈣等

　　3、砂：河沙

　　4、水：拌合用水為自來水。

　　上述物料的作用主要有：

1）礦物摻合料和抗流變添加劑，以提高產(chǎn)品的和易性；

礦物摻合料和抗流變添加劑對產(chǎn)品結(jié)構(gòu)的影響很大。除提高粉煤灰抗下垂施工外，添加其他礦物摻合料和抗流變添加劑可提高抗下垂施工性能。

　　2）膨脹劑防止修補(bǔ)砂漿發(fā)生干縮；

隨著膨脹劑用量的增加，修補(bǔ)砂漿的干縮逐漸減小。根據(jù)最合理、最經(jīng)濟(jì)的用量選擇膠凝材料，干縮率接近0。

　　3）調(diào)凝劑縮短凝結(jié)時(shí)間改善砂漿強(qiáng)度；

為了滿足砂漿快速修復(fù)的特點(diǎn)，添加調(diào)節(jié)劑可以提高早期強(qiáng)度和早期強(qiáng)度，顯著縮短凝結(jié)時(shí)間?；炷齽┯昧吭蕉?，凝結(jié)時(shí)間越快，早期強(qiáng)度發(fā)展越快，但過多會影響后期強(qiáng)度。為保證凝結(jié)時(shí)間、強(qiáng)度和施工最佳混凝劑用量在0.1左右，凝結(jié)時(shí)間為30，強(qiáng)度滿足要求，達(dá)到快速修復(fù)的目的。

4)聚合物是為了提高修復(fù)砂漿的強(qiáng)度。

加入聚合物可以提高砂漿與基層的粘結(jié)強(qiáng)度，加入1%的聚合物可以滿足產(chǎn)品性能要求。

　　3 水泥基聚合物的特點(diǎn)

材料采用聚合物改性，混凝土構(gòu)件的粘結(jié)力非常強(qiáng)，抹子在使用抹子時(shí)不會掉落?？捎糜跇?gòu)件的平面、立面和頂面。聚合物水泥修補(bǔ)砂漿操作簡單，只需與施工用水混合即可。

　　4 水泥基聚合物的性能

　　1．保與基層的有效結(jié)合。

2。當(dāng)壓力達(dá)到1.5MPa時(shí)，結(jié)構(gòu)具有良好的抗?jié)B性能。

3.在各種混凝土結(jié)構(gòu)中，對磚木結(jié)構(gòu)進(jìn)行修補(bǔ)和結(jié)構(gòu)加固。

　　5 施工操作說明

　　5.1 基面處理

將要修補(bǔ)的松動部位鑿除，用鋼絲刷將松動部位、浮灰、油污、鐵銹等清理干凈。

用工具將光滑的基面鑿成粗糙的表面，以確保修復(fù)層牢固地結(jié)合在一起。

外露銹蝕鋼筋應(yīng)除銹。

用水沖洗要修理的部件，以確保修理干凈。

應(yīng)鋪設(shè)2 mm金剛石鋼絲網(wǎng)或鋼絲網(wǎng)。

　　5.2 涂刷或噴涂底涂

施工前，用清水濕潤修補(bǔ)場地，確保不存在清水。

　　5.3 攪拌、批刮

在攪拌修復(fù)材料時(shí)，請根據(jù)工廠提供的水的范圍加入水?dāng)嚢?推薦機(jī)械攪拌)。當(dāng)材料攪拌均勻時(shí)，應(yīng)放置5分鐘和10分鐘，然后稍加攪拌即可。

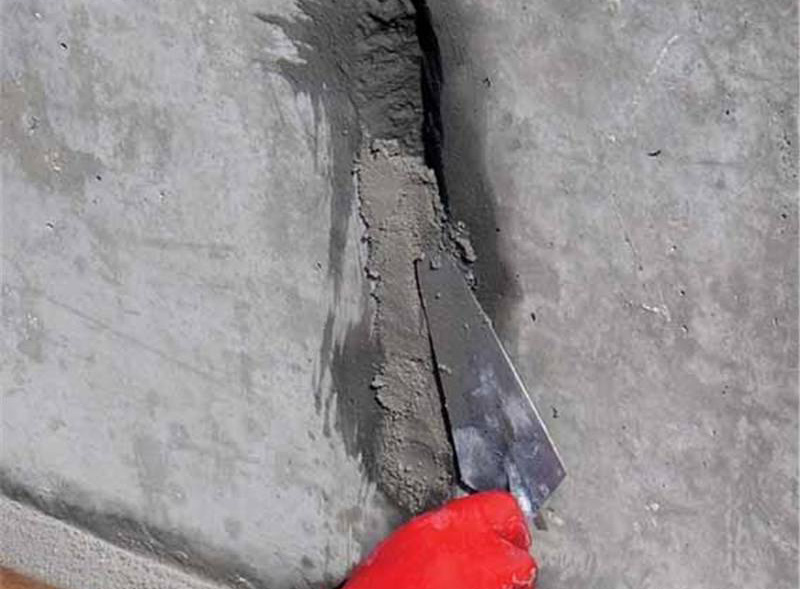

修補(bǔ)可直接用抹子或抹面工具或噴涂機(jī)進(jìn)行。

修補(bǔ)缺陷厚度控制在50px以內(nèi)。除此厚度外，建議在一樓施工2小時(shí)后，可分批刮除二樓。

混合修補(bǔ)砂漿應(yīng)在1小時(shí)內(nèi)用完。表面應(yīng)在修復(fù)后3小時(shí)內(nèi)收集兩次。
